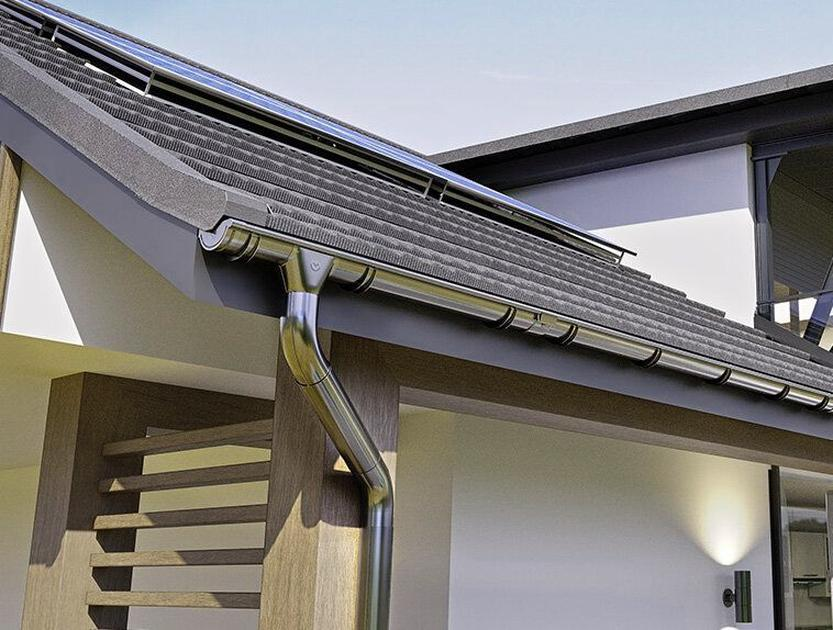

Jaka rynna do powierzchni dachu? Dobierz właściwy rozmiar bez błędów

Dobór rynny do powierzchni dachu ma kluczowe znaczenie dla sprawnego odprowadzania wody i ochrony budynku przed zawilgoceniem. W artykule wyjaśniam, jak dopasować rozmiar rynny i rur spustowych do wielkości oraz kształtu dachu, a także na co zwrócić uwagę podczas obliczeń. Podpowiadam również, jak uniknąć typowych błędów, by instalacja działała skutecznie nawet podczas intensywnych opadów.

Efektywna powierzchnia dachu (EPD) określa, ile wody deszczowej trafia do danej rynny. Uwzględnia geometrię połaci, jej nachylenie i położenie odpływu, dlatego nie zawsze odpowiada powierzchni mierzonej po skosie. Zmierz długość okapu (L), poziomą odległość od okapu do kalenicy (B) oraz wysokość dachu (H), a następnie oblicz: EPD = (B + H/2) × L. Wynik podaj w metrach kwadratowych.

Oblicz EPD osobno dla każdej połaci, ponieważ mogą odprowadzać wodę do różnych rynien lub pionów. Przy dachu płaskim albo o nachyleniu do 10° przyjmuje się zwykle jego rzeczywistą powierzchnię. Dla spadku do 50° sprawdź tabelę producenta — często zakłada standardowe natężenie opadów około 75 mm/h. Jeśli załamanie połaci znajduje się do 2 m od odpływu, dolicz zazwyczaj 10%; przy większej odległości — 5%. Przy nachyleniu powyżej 50° niektórzy producenci zalecają przyjęcie rzeczywistej powierzchni połaci.

Odpływ na środku może podwoić wydajność rynny

Po obliczeniu EPD przyporządkuj powierzchnię do odpływu i porównaj ją z wydajnością systemu. Rynna 125 mm może obsłużyć około 90 m², gdy rura spustowa znajduje się na końcu, i nawet 180 m² przy leju umieszczonym pośrodku. Limity zależą jednak od producenta i układu dachu. Małe połacie do 30 m² mogą wymagać rynny kwadratowej 70 × 70 mm, a powierzchnie 50–80 m² często mieszczą się w zakresie 100 × 100 mm. Przy dużym dachu, długim okapie lub intensywnych opadach rozważ większą rynnę albo dodatkową rurę spustową.

Zmierz również każdy odcinek okapu: jedna rura spustowa obsługuje zwykle do około 12 m rynny, a w rejonach częstych ulew korzystny może być rozstaw 8–10 m. Zaplanuj spadek rynny, najczęściej 2–3 mm na metr; przy dłuższych odcinkach sprawdź zalecenia producenta, bo spotyka się także 3–5 mm na metr. Jak już o tym mowa to sprawdź, ile kostki brukowej potrzeba na metr kwadratowy. Zapisz wymiary połaci i położenie odpływów na szkicu, by łatwiej wychwycić błędy przed zakupem. Na koniec sprawdź tabelę producenta — o sprawnym odprowadzaniu wody decydują łącznie przekrój i kształt rynny, liczba pionów oraz lokalne opady.

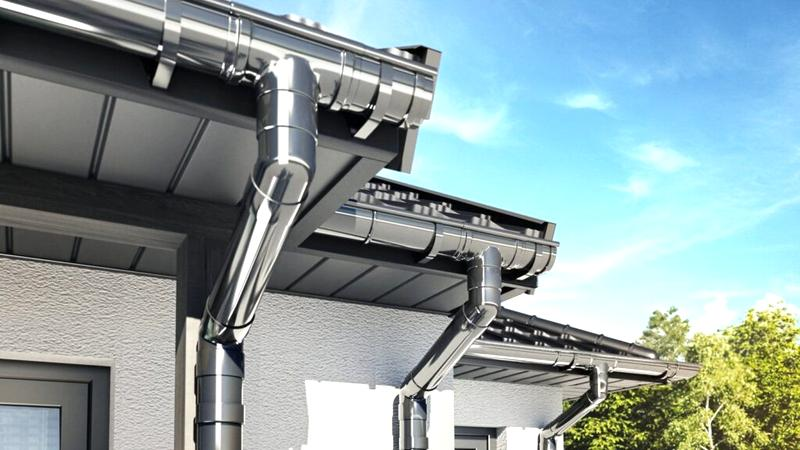

Jak dopasować rynnę do wielkości i układu dachu

Aby dobrać system rynnowy, oblicz powierzchnię dachu, wybierz przekrój rynien i rur spustowych, a następnie zaplanuj ich rozmieszczenie. Weź pod uwagę kształt dachu, lokalne opady i zalecenia producenta.

Oblicz efektywną powierzchnię dachu (EPD) każdej połaci. Użyj wzoru: EPD = (B + C/2) × L, gdzie B oznacza poziomą odległość od okapu do kalenicy, C — wysokość dachu, a L — długość połaci. Przy dachu płaskim lub nachylonym do 10° przyjmij jego powierzchnię. Jeśli nachylenie wynosi do 50°, zwiększ wynik o 10%, gdy załamanie leży do 2 m od odpływu, lub o 5%, gdy znajduje się dalej. Przy nachyleniu powyżej 50° uwzględnij rzeczywistą powierzchnię połaci.
Przypisz każdą połać do odpływu. Określ długość rynny oraz położenie rury spustowej: na końcu, pośrodku albo za narożnikiem. Odpływ centralny może odbierać wodę z obu stron, dlatego zwiększa wydajność systemu. Przy dachu wielopołaciowym, lukarnach i skomplikowanych załamaniach zastosuj większy przekrój lub dodatkowe rury.
Dobierz rozmiar rynny i rury do EPD oraz opadów. Dla połaci o powierzchni do 50–60 m² na jedną rurę wybierz orientacyjnie rynnę półokrągłą o średnicy 120–130 mm i rurę 90–100 mm. Przy powierzchni powyżej 60–80 m² rozważ rynnę 130–150 mm, rurę 100–110 mm albo dodatkowy pion. W systemach kwadratowych orientacyjne rozmiary wynoszą: do 30 m² — 70 × 70 mm, 30–50 m² — 80 × 80 mm, 50–80 m² — 100 × 100 mm, 80–120 m² — 125 × 125 mm. Sprawdź tabelę wydajności producenta, a w regionach o intensywnych opadach, zwłaszcza górskich, rozważ większy rozmiar.
Ustal liczbę i rozstaw rur spustowych. Zwykle stosuje się jedną rurę na odcinek rynny o długości do około 12 m, ale nie przekraczaj limitu EPD dla odpływu. Przy długich okapach lub ulewnych opadach dodaj piony; w trudnych warunkach rozmieść je co 8–10 m zamiast co 12–15 m. Zapewnij rynnie spadek 2–5 mm na metr w stronę odpływu, czyli 2–5 cm na 10 m.
Dopasuj profil i materiał do budynku. Półokrągłe rynny pasują do większości dachów, a półeliptyczne zapewniają dużą przepustowość przy mniejszych wymiarach. Kwadratowe i prostokątne profile sprawdzają się w nowoczesnych budynkach; przy tej samej szerokości rynna kwadratowa może pomieścić więcej wody niż półokrągła. PVC jest lekkie i łatwe w montażu, stal powlekana — odporna na temperaturę i uszkodzenia, a aluminium, miedź i tytan-cynk — trwałe, lecz różnią się wyglądem i ceną. Dobierz akcesoria do materiału rynny, aby ograniczyć korozję kontaktową.
Zaplanuj montaż i konserwację. Rozmieść haki zwykle co 40–60 cm, a przy małych rynnach i dużym obciążeniu śniegiem — gęściej. Umieść je blisko narożników, łączników i odpływów. Zastosuj pas nadrynnowy, szczelne połączenia i dylatacje na długich odcinkach. Przy drzewach zamontuj siatkę chroniącą przed liśćmi, a na długich odcinkach lub przy narożnikach rozważ przelew awaryjny.

Jak kształt rynny wpływa na sprawność odprowadzania wody

Kształt rynny wpływa na tempo odprowadzania deszczówki do rury spustowej. Półokrągłe rynny sprawnie prowadzą wodę, a ich gładkie dno ogranicza osadzanie się liści i zanieczyszczeń. Sprawdzają się przy garażach i domach jednorodzinnych, jednak o wydajności decydują także wymiary rynny, efektywna powierzchnia dachu, położenie odpływu oraz intensywność opadów. Podrzucam link do strony, w którym była mowa o podobnym zagadnieniu.

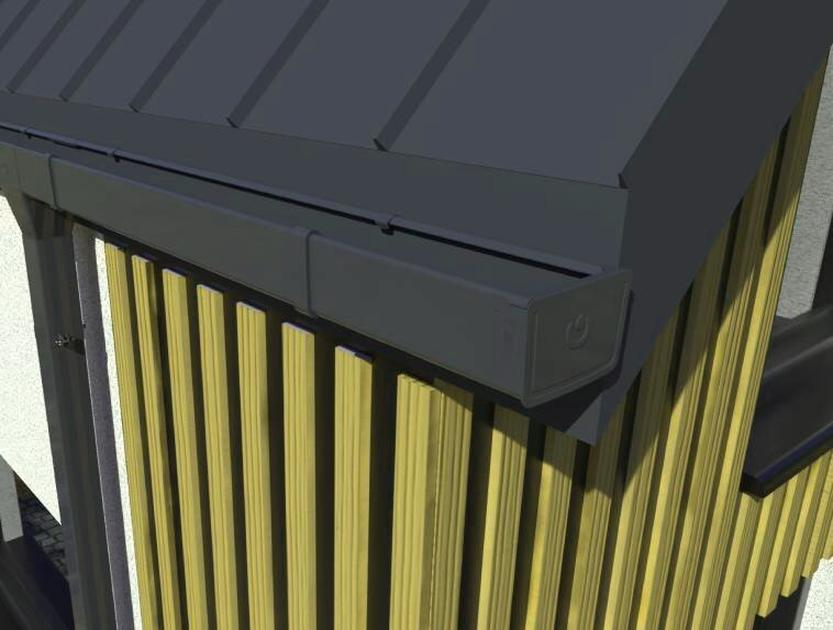

Profile półeliptyczne zapewniają dużą przepustowość przy niewielkiej szerokości, dlatego pasują do średnich i rozległych połaci oraz okapów z ograniczoną przestrzenią. Z kolei rynny kwadratowe i prostokątne mają dużą pojemność i dobrze komponują się z nowoczesną bryłą budynku. Profile trapezowe często wybiera się do prostych dachów o mniejszej powierzchni. Niezależnie od kształtu system należy dopasować do EPD, czyli powierzchni dachu uwzględniającej jego geometrię i sposób odprowadzania wody.

Większy przekrój i dobry spadek chronią przed przelewaniem rynny

Podczas ulewy większy przekrój mieści więcej wody i ogranicza ryzyko jej przelania. Na długim okapie ważne jest także rozmieszczenie rur spustowych. Jeden pion obsługuje zwykle do około 12 m rynny, ale jego wydajność zależy od systemu i powierzchni połaci. Ponadto rynnę należy ułożyć ze spadkiem około 3–5 mm na metr, w stronę odpływu. Warto też ograniczyć liczbę załamań i łączeń, które mogą spowalniać przepływ.

Dobierz przekrój tak, aby woda swobodnie spływała, ale nie przewymiarowuj rynny. Sprawdź tabelę wydajności producenta i uwzględnij położenie leja: centralny zbiera wodę z obu stron, a skrajny — z krótszego odcinka. O sprawności całego układu decydują również odpowiedni spadek, liczba rur spustowych oraz regularne usuwanie liści. Dzięki temu deszczówka odpływa od ścian i fundamentów, nie pozostawiając zacieków.

Wskazówka: przy długim okapie rozważ montaż dwóch rur spustowych zamiast jednej — skróci to drogę przepływu wody i zmniejszy ryzyko przelewania się rynny podczas intensywnych opadów.

Ile rur spustowych zaplanować i gdzie je umieścić

Liczbę i położenie rur spustowych dobierz do efektywnej powierzchni dachu, długości rynien i miejsca odpływu. Dzięki temu sprawnie odprowadzisz wodę i ochronisz elewację oraz fundamenty.

Oblicz efektywną powierzchnię dachu (EPD). Wyznacz ją osobno dla każdej połaci. Orientacyjny wzór: EPD = (B + H/2) × L, gdzie B to pozioma odległość od okapu do kalenicy, H — wysokość dachu, a L — długość połaci wzdłuż okapu. Przy skomplikowanej geometrii uwzględnij dodatkowe elementy; w razie wątpliwości sprawdź wynik w kalkulatorze lub tabeli producenta.
Dopasuj liczbę rur do powierzchni i długości rynny. Przyjmij co najmniej jedną rurę na odcinek rynny o długości do około 12 m. Każda rura musi jednak obsłużyć EPD mieszczącą się w limicie systemu. Przy dłuższych rynnach, dużych połaciach lub intensywnych opadach dodaj kolejne piony.
Rozmieść odpływy z uwzględnieniem narożników. Umieść rurę na końcu rynny albo pośrodku, skąd może zbierać wodę z obu stron. Jeśli odpływ znajduje się przy narożniku, uwzględnij położenie łuków: zależnie od systemu łuki oddalone o maksymalnie 2 m mogą wymagać zwiększenia obliczeniowej powierzchni nawet o 10%, a dalsze — o 5%. Lej spustowy montuj zwykle 30–40 cm od narożnika.
Dobierz przekrój rynien i rur do obciążenia. Dla połaci o powierzchni do 50–60 m² na rurę często wystarcza rynna o średnicy 120–130 mm i rura 90–100 mm. Większa powierzchnia może wymagać szerszego przekroju lub dodatkowego pionu. Weź też pod uwagę kształt rynny, nachylenie połaci i lokalne opady; w górach rozważ większy rozmiar.
Zapewnij sprawny spływ i solidny montaż. Ułóż rynnę ze spadkiem 2–5 mm na metr w kierunku rury spustowej. Rozmieść haki zwykle co 40–60 cm, a przy dużym obciążeniu śniegiem — gęściej. Przy odpływach, narożnikach i łącznikach zachowaj odstęp nie większy niż około 15 cm. Ogranicz liczbę kolanek, uszczelnij połączenia i zamontuj przelewy awaryjne na długich odcinkach.
Uwzględnij otoczenie budynku. Odprowadź wodę do kanalizacji deszczowej, zbiornika lub innego bezpiecznego miejsca, z dala od fundamentów. Dobierz materiał i akcesoria zgodne z systemem: PVC, stal, aluminium, miedź lub tytan-cynk. Jeśli wokół domu rosną drzewa, rozważ siatki chroniące rynny przed liśćmi.

Jak uwzględnić intensywność opadów i spadek rynny w projekcie orynnowania

Projekt orynnowania zacznij od obliczenia efektywnej powierzchni dachu (EPD), która określa ilość wody trafiającej do rynien. Dla każdej połaci zastosuj wzór: EPD = (B + C/2) × L, gdzie B to pozioma odległość od okapu do kalenicy, C — wysokość dachu, a L — długość okapu. Skoro już poruszamy ten temat, Sprawdź, jaki kąt dachu wybrać. Uwzględnij też kształt dachu, lukarny i położenie odpływu. Przy spadku połaci do 50° dodaj 10% do EPD, jeśli łuk znajduje się mniej niż 2 m od leja, lub 5%, jeśli jest dalej. Natomiast przy nachyleniu poniżej 10° EPD odpowiada powierzchni dachu.

Dobór rynien zależy również od lokalnych opadów. W rejonach górskich i narażonych na gwałtowne ulewy wybierz większy przekrój albo dodatkową rurę spustową. W typowym domu często sprawdza się rynna półokrągła o średnicy 125–130 mm i rura o średnicy 90–100 mm. Ostateczny wybór oprzyj jednak na EPD i tabeli wydajności producenta. Jedna rura obsługuje zwykle do 12 m rynny, a jej położenie — na końcu, za narożnikiem lub centralnie — wpływa na maksymalną powierzchnię odwadnianą przez system.

Deszcz nie zaleje elewacji, jeśli rynny są dobrze zaprojektowane

Poprowadź rynnę ze spadkiem 3–5 mm na metr, czyli 3–5 cm na odcinku 10 m, w stronę leja spustowego. Dzięki temu woda sprawniej odpływa i nie zalega, ale sam spadek nie zastąpi właściwego przekroju ani odpowiedniej liczby rur. Mocuj haki co 50–60 cm, a przy dużym obciążeniu śniegiem zmniejsz ich rozstaw. Przy narożnikach, łącznikach i odpływach umieść haki nie dalej niż 15 cm od tych elementów. Na długich odcinkach uwzględnij też dylatacje, szczelne połączenia i stabilne mocowanie.

Sprawny system rynnowy zaczyna się od dokładnych pomiarów i dobrego planu. Dopasowanie jego elementów do dachu i lokalnych warunków pomaga skutecznie odprowadzać wodę.

Oprócz średnicy sprawdź profil rynny: półokrągły pasuje do wielu domów, a półeliptyczny może zapewnić większą przepustowość przy podobnej szerokości. Dobierz także materiał do warunków: PVC jest lekkie, stal powlekana odporna na zmienną pogodę, a miedź i tytan-cynk cenione za trwałość. Oceniając projekt, sprawdź każdą połać osobno, położenie rur spustowych i przewidywaną intensywność opadów. Te czynniki decydują, czy woda trafi do rur, czy przeleje się na elewację.

Wskazówka: Po obliczeniu efektywnej powierzchni dachu sprawdź w tabeli producenta wydajność rynny dla lokalnego natężenia opadów — ten sam rozmiar może odprowadzać różną ilość wody zależnie od profilu i położenia odpływu.

Źródła:

https://dekarzonline.pl/pl/blog/Jak-dobrac-rozmiar-rynien-i-rur-spustowych-do-powierzchni-dachu/63
https://blachodach.pl/jak-dobrac-wielkosc-rynien-i-rur-do-powierzchni-dachu/
https://www.kropsystem.eu/pl/kalkulator-systemow-rynnowych
https://rynny-bryza.pl/jak-dobrac-wielkosc-rynien-i-rur-spustowych-bryza/
https://galeco.pl/porady/jak-dobrac-odpowiednie-rynny/
https://protec.pl/jak-dobrac-rynnne-kwadratowa-do-dachu/

Najczęstsze pytania i odpowiedzi (FAQ)

Jak obliczyć efektywną powierzchnię dachu (EPD)?

Użyj wzoru EPD = (B + H/2) × L, gdzie B to pozioma odległość od okapu do kalenicy, H — wysokość dachu, a L — długość okapu. Oblicz wynik osobno dla każdej połaci i podaj go w metrach kwadratowych.

Jak położenie odpływu wpływa na wydajność rynny?

Odpływ umieszczony pośrodku może zbierać wodę z obu stron rynny, dlatego system bywa wydajniejszy niż przy odpływie na końcu. Przykładowo rynna 125 mm może obsłużyć około 90 m² z odpływem skrajnym i nawet 180 m² z centralnym, ale dokładne limity trzeba sprawdzić w tabeli producenta.

Jak dobrać liczbę rur spustowych?

Zwykle planuje się co najmniej jedną rurę na odcinek rynny o długości do około 12 m. Przy długich okapach, dużej powierzchni dachu lub intensywnych opadach warto dodać kolejne piony; w trudniejszych warunkach można rozmieścić je co 8–10 m.

Jaki spadek powinna mieć rynna?

Najczęściej zaleca się spadek 2–5 mm na metr w kierunku odpływu. Wartość dobierz zgodnie z zaleceniami producenta i długością odcinka, aby woda nie zalegała w rynnie.

Co uwzględnić przy wyborze rozmiaru rynny?

Weź pod uwagę EPD każdej połaci, kształt i długość rynny, położenie odpływu, liczbę rur spustowych oraz lokalne opady. Sprawdź tabelę wydajności producenta; przy dużym dachu lub częstych ulewach rozważ większy przekrój albo dodatkowy pion.
